24CJ87-4圖集作為國家建筑標準設計參考圖集，其中高容量通風器（代號 YS）是針對大排量通風排煙需求設計的綜合設備，廣泛適用于電力、冶金、化工等工業建筑，其選用需結合性能特點、參數指標及工程條件綜合判斷。

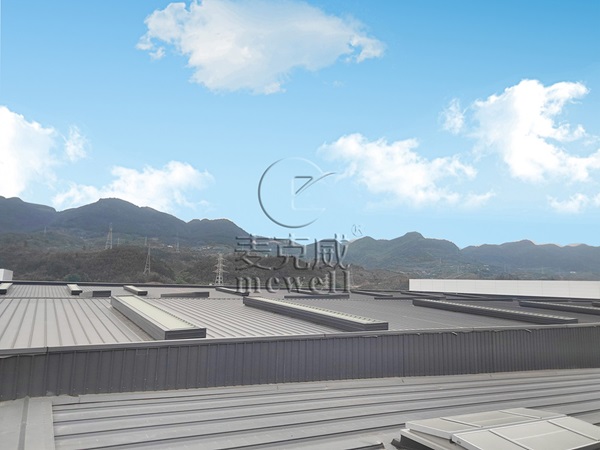

從適用場景看，24CJ87-4圖集高容量通風器分為敞開型（K）和啟閉型（D），前者無閥板及控制系統，后者具備啟閉功能，均適用于排煙、換氣量大且需采光的建筑。其流線型外形抗風阻力小，流量系數達0.84，阻力系數1.42，自帶止回自鎖裝置，能在強風壓或建筑負壓過大時穩定閥板，避免雪塵堆積，同時保障排水順暢無滲漏。

材料選用需匹配環境需求：該自然通風器的骨架采用熱鍍鋅方管（鋅層≥180g/m²，防腐需求時≥275g/m²）或不銹鋼方管（壁厚≥2.0mm）；外護板為 0.6mm 鍍鋁鋅鋼板（鍍層150g/m²），輕度防腐可選鋁板，強防腐則用不銹鋼板；采光材料選用1.5mm厚FRP板，阻燃等級達I級（氧指數≥30%）。

選用表核心參數需重點關注：洞口寬度為1500-6000mm，洞口長度為3000×n，高度1500-4450mm，每延米有效通風面積 1.35-5.4m²；抗風壓值為1.2kPa，抗雪荷載值為0.6kN/m²；重量因類型而異，敞開型每延米 95-260kg，啟閉型 120-300kg。此外，電機采用 24V 供電，額定功率 0.37kW，長度≤30m 配 1 臺，單次啟閉耗電 0.0123kW?h。

選用時還需注意：根據腐蝕性等級選對應材料（a 級一般、b 級輕度、c 級強防腐）；屋面坡度需在 2%-10%，抗震設防烈度≤8 度；與防雷裝置可靠連接，并由廠家負責基座以上安裝，土建單位配合預留預埋構件。

以上就是關于24CJ87-4圖集中高容量通風器的詳細解讀，更多天窗詳情請參考圖集內容，下載鏈接：http://www.15mf.cn/download/。
