11cj33《通風采光天窗》圖集中具有三種圓拱型天窗，包括C3CT/MC3CT側開式圓拱型電動采光排煙天窗、C3ST上開式圓拱型電動采光排煙天窗、C3G固定式圓拱型采光天窗。本文將概述排煙窗圖集11cj33-22頁中的C3CT圓拱型天窗，便于大家更詳細了解。

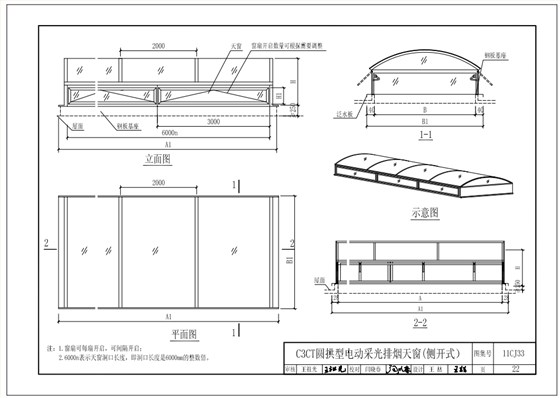

C3CT側開式圓拱型電動采光排煙天窗由窗扇、窗框、弧形骨架、收邊件、推窗器等結構組成，其洞口內尺寸寬度為2000mm、3000mm、4000mm、5000mm、6000mm，洞口長度為6000mm，窗洞高度為550mm-880mm。結構詳圖，參考排煙窗圖集11cj33-22頁。

側開式圓拱型天窗的啟閉窗扇在側立面，完全開啟角度不超過70°，日常通風效果良好。其弧形頂部、窗扇以及兩端板可使用PC陽光板、FRP采光板、可熔性采光板制作，具有良好的透光性，不僅可以過濾紫外線，還可以增大室內自然采光面積。

此外，可以通過普通控制、智能控制、智能網絡控制圓拱形電動采光排煙天窗的窗扇的開啟，操作方式依次更便捷、更智能，但價格也依次更貴。

圓拱型天窗在工業廠房應用廣泛，是常用的電動采光排煙天窗。關于其的更多詳情，請參考排煙窗圖集11cj33-22！
