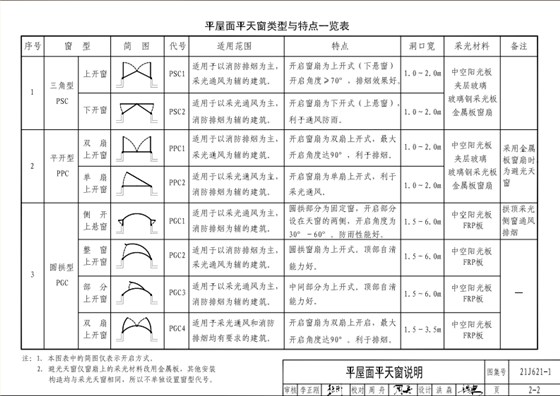

根據 21J621-1《天窗》圖集，平屋面平天窗窗型主要有以下幾種 ：

一．三角型天窗（PSC）

三角型排煙天窗（上開窗）在21J621-1《天窗》圖集中窗扇向上開啟，即下懸窗形式，開啟角度≥70°，排煙效果良好，采光材料常采用中空陽光板、FRP 采光板或是安全夾層玻璃。

三角型天窗（下開窗）窗扇向下開啟，即設置為上懸窗，有助于通風防雨，三角型的外形設計，使其夏季不易積水，冬季不易積雪?？梢宰龀蓡误w式，也可以做成連體式。

二．平開型天窗（PPC）

平開型天窗（雙扇上開窗）主要適用于以消防排煙為主、采光通風為主的建筑，窗扇采用兩扇窗向上開啟的形式，開啟角度可以達到 90°，當窗扇完全開啟時，通風排煙量較高。

一字型天窗（平開型單扇上開窗）可以安裝在以采光、通風為主，消防排煙為輔的建筑屋頂上面，窗扇的開啟窗扇采用的是單扇上開模式，有助于自然采光和通風。

三．圓拱型天窗（PGC）

圓拱型（側開上懸窗）天窗安裝在以采光通風為主，消防排煙為輔的建筑屋頂上，主要作用是采光和通風，兼具部分排煙功能。電動啟閉式通風天窗的開啟窗扇為側向開啟，防雨性能強。

圓拱型天窗（整窗上開窗）窗扇為上開式，頂部圓拱型設計，自清潔能力較好，采光材料部分只能用中空陽光板或是 FRP 采光板。

圓拱型天窗（部分上開窗）開啟方式為中間部分向上開啟，頂部也是拱形設計，自清潔性能佳。

圓拱型天窗（雙扇上開窗）目前主要被應用到對采光通風和消防排煙均有一定要求的建筑中，如物流倉儲、軌道交通、機械加工、汽車制造、能源電力、航空航天等。當天窗完全開啟時，開啟角度可達到 90°，有助于消防排煙和通風。

綜上所述，國標圖集21j621-1《天窗》中的平屋面平天窗有三角型天窗（PSC）、平開型天窗（PPC）、圓拱型天窗（PGC）三種，依據窗扇開啟形式不同還可以細分。
