屋面電動天窗具有基本的消防聯動功能，可實現智能消防排煙，對新建廠房通過消防驗收有積極作用，因而電動采光排煙天窗已逐漸成了工業建筑熱門的消防排煙配套設施。關于其控制箱如何接線是很多設計師和排煙天窗廠家非常關心的話題，接線方式可以參考行業主流國標圖集，如11cj33圖集、09j621-2圖集、18j621-3圖集等，三者均可在本網站免費下載。
下圖是國標圖集09j621-2普通控制方式電控箱安裝示意圖和普通控制方式布線示意圖：

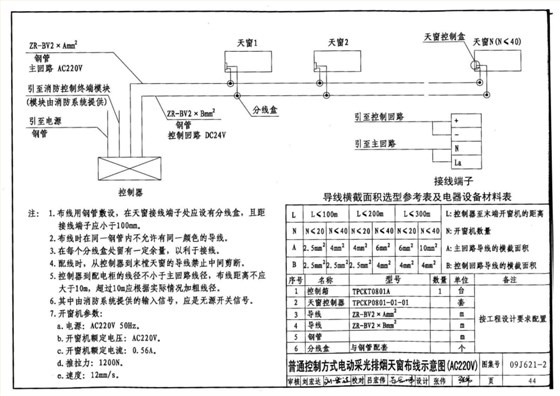

普通控制方式布線示意圖

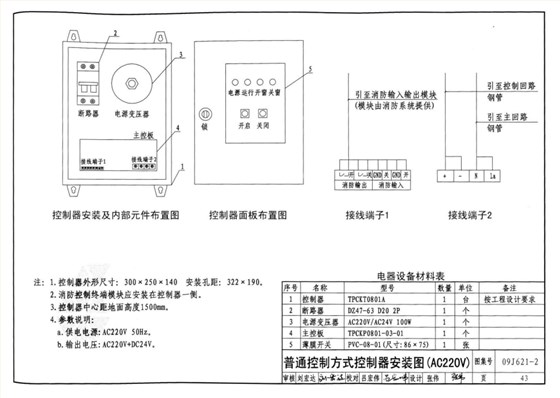

普通控制方式電控箱安裝示意圖
