24cj87-4《采光、通風、消防排煙天窗》圖集適用于新建、改建的工業及民用建筑工程,且要求屋面坡度在2%-10%范圍內的建筑,可供設計人員和施工單位相關人員參考。文末附高清免費下載鏈接。

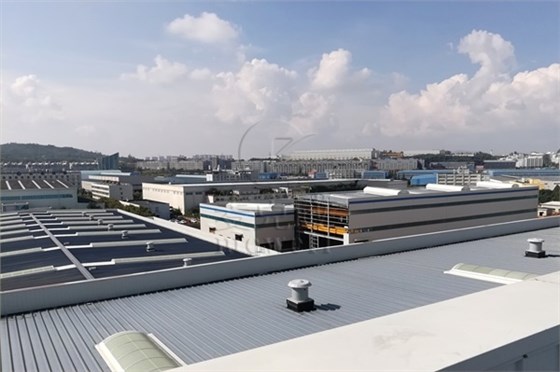

24cj87-4《采光、通風、消防排煙天窗》主要包括三角型采光排煙天窗、圓拱型采光排煙天窗、薄型通風器、高容量通風器、順坡通風器五大窗型,并對各窗型的適用范圍、性能特點、規格尺寸、材料配置、結構特點等有詳細規定。
三角型采光排煙天窗的窗扇開啟角度為70°-90°,窗扇關閉時與水平面成10°夾角,在環境溫度-25℃-80℃,相對濕度不高于90%條件下可正常啟閉。其洞口尺寸為1500×2000×n、1500×3000×n、2000×2000×n、2000×3000×n,窗體高度為250-300mm。
圓拱型采光排煙天窗分為固定式和側開式兩種窗型,固定式無開啟窗扇,用于采光;側開式的兩側設置開啟窗扇,開啟角度≥70°,兼顧采光通風與排煙功能,其洞口寬度為1500-4000mm,洞口長度為2000×n、3000×n,窗體高度為900-1350mm,側窗窗扇高度為450-750mm。
薄型通風器按功能分為敞開型和啟閉型,即可安裝在屋脊處,也可安裝在順坡處,其抗風壓強度為1.2KPa-1.5KPa,能應用在沿江沿海風荷載較大的地區。其洞口寬度為1500-18000mm,洞口長度為890×n,窗體高度為450mm。
其他天窗型號請參考24cj87-4《采光、通風、消防排煙天窗》 圖集內容,高清免費下載鏈接:http://www.15mf.cn/download/。
